ECOFLEX-15 STAND

Stand Ecoflex 15.

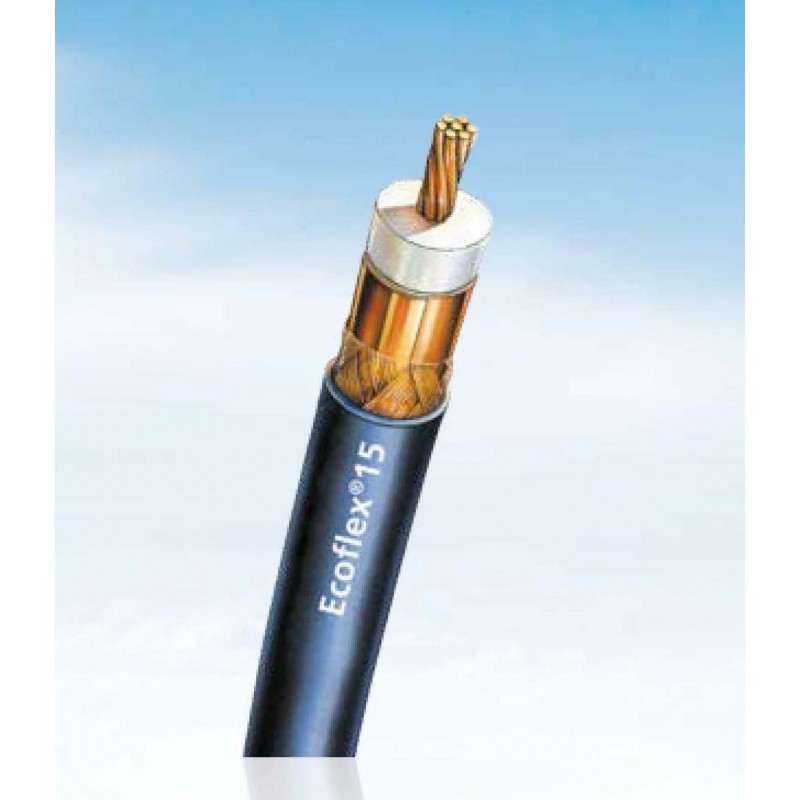

Ecoflex 15 est un câble coaxial flexible et très faible 50 Ohm pour la gamme de fréquences allant jusqu'à 6 GHz. Les procédés de production de pointe et l'utilisation d'un diélectrique PE-LLC à faible perte avec une teneur en gaz de plus de 70% permettent de faibles valeurs d'amortissement. La conception spéciale d'Ecoflex 15 combine les excellentes valeurs d'amortissement des câbles rigides de 1/2 po avec des conducteurs intérieurs rigides avec la facilité d'installation de câbles coaxiaux flexibles avec des conducteurs intérieurs à brins. La bonne flexibilité de l'Ecoflex 15 est assurée par un conducteur intérieur à brin de 7 fils en cuivre à faible teneur en oxygène. Le conducteur intérieur est comprimé, calibré puis précouché dans une opération spéciale pour obtenir de bonnes valeurs d'amortissement et d'ajustement.

Un autre avantage est le double blindage : une feuille de cuivre qui se chevauche et une tresse de cuivre sus-jacente assurent une dimension de blindage élevée de 90 dB à 1 GHz. La gaine extérieure en PVC noire d'Ecoflex 15 est stabilisée par les UV. Pour simplifier l'installation, des bouchons sans soudure des normes N, UHF et 7-16 DIN ont été développés, qui peuvent être assemblés en peu de temps sans outils spéciaux.

Ecoflex 15 est un câble coaxial moderne pour toutes les applications de la technologie haute fréquence : faible atténuation, flexible, résistant aux interférences et utilisable jusqu'à la gamme micro-ondes. Ecoflex 15 offre de grands avantages, en particulier pour les décharges plus longues et pour les connexions critiques où chaque "dB" doit être attendu.

Caractéristiques

diamètre
14,6 x 0,3 mm
Impédance
50 x 2
Atténuation à 1 GHz/100 m
9,80 dB
f max
6 GHz

Propriétés
Matériel de manteau selon DIN EN 50290-2-22 (VDE 0819), mélange type TM 52 (HD 624.2)
Ignifuge antifient selon IEC 60332-1-2
Conforme RoHS (Directive 2011/65/EC)
Résistant aux UV
